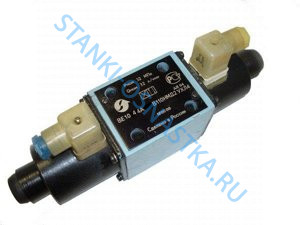

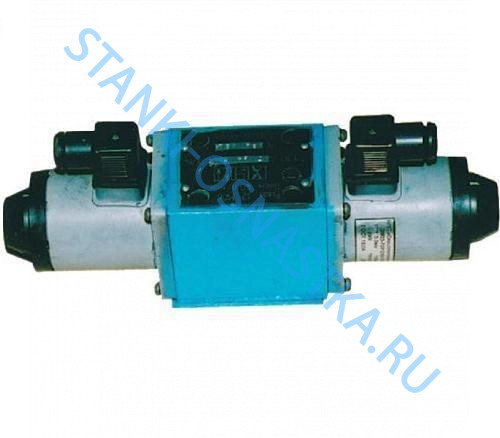

Гидрораспределитель ВЕ 10.34.В110
Оставить отзыв
Описание
Гидрораспределитель ВЕ 10.34.В110.НМ используется в гидросистемах для управления потоками гидравлических жидкостей. Следует заметить, что электрическое управление в гидрораспределителях применяется при условных проходах Dy ≤ 10 мм, так как у управляющих электромагнитов, к примеру электромагнитов ПЭ10 или ЭМ-25, обычно ограничены тяговое усилие и ход. Для условных проходов превышающих 10 мм гидрораспределители делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала.
Гидрораспределитель ВЕ 10.34.В110.НМ относится к золотниковым гидравлическим распределителям с электромагнитным управлением, т.к. переключение положения золотника происходит с помощью управляющего элемента - электромагнита (привода электромагнитного УНМД1, НМД1, НМ - в зависимости от производителя данного элемента).
Технические характеристики:
| Параметры, единицы измерения | ВЕ10.34.В110-50.НМ |
|---|---|
| Условный проход, мм | 10 |
| Давление номинальное на входе, МПа | 32 |
| Минимальный расход рабочей жидкости, л/мин | 20 |
| Максимальный расход рабочей жидкости, л/мин | 32 |
| Максимальное давление на сливе, МПа | 15 |
| Максимальное давление управления, МПа | 6 |
| Минимальное давление управления, МПа | 0,8 |
| Масса, кг | <6,45 |
