Гидрозамки односторонние КУ
ООО «Станочная Оснастка» реализует гидравлические замки односторонне направленного принципа действия. Конструктивно данное оборудование представляет собой обратные управляемые клапана, пропускающие поток жидкости только в одну сторону. Проход рабочего тела в противоположном направлении обеспечивается посредством принудительного открытия главного запорного элемента. Гидрозамки данного типа используются в приводах прессов и специализированного станочного оборудования.
Виды
Все виды данного оборудования классифицируются по следующим критериям.
По исполнению. В зависимости от конструкции корпуса различают резьбовые и стыковые модификации.
По функционалу. В зависимости от конструктивных особенностей различают модели:
- с отдельным дренажом управляющей системы и дополнительным декомпрессором (разгрузочным клапаном);
- с общим дренажом для основной системы и управляющего контура, не имеющие отдельного декомпрессора;
- с общим дренажом и дополнительным декомпрессором;
- с отдельным дренажом, но без дополнительного декомпрессора.
Сферы применения
Оптимальные конфигурации машинных систем для данных гидравлических замков определяются, в зависимости от функционала конкретных моделей. Так, варианты, оснащенные декомпрессорами позволяют более плавно разгружать систему, благодаря чему их чаще используют в управляющих контурах с низким давлением. Модели, не имеющие данной функции, демонстрируют максимальную эффективность в тех случаях, когда требуется моментальная разгрузка гидравлической магистрали. Таким образом, критериями выбора являются уровень давления и объем предварительно сжатого рабочего тела в управляющей системе, а также — требуемое для срабатывания гидрозамка время.

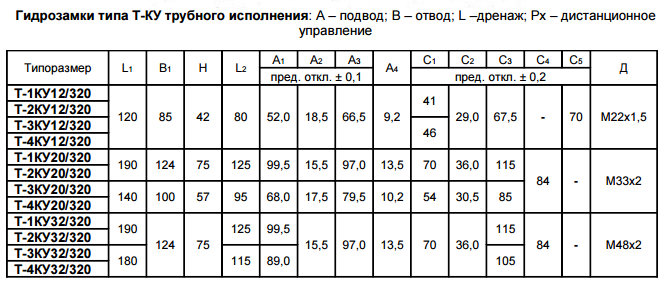

Гидрозамки типа Т-КУ трубного исполнения: А - подвод; B - отвод; L - дренаж; РХ - дистанционное управление
Типоразмер |
L1 |
B1 |
H |
L2 |
A1 |
A2 |
A3 |
A4 |
C1 |
C2 |
C3 |
C4 |
C5 |
д |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
пред. откл. +- 0,1 |
пред. откл. +- 0,2 |
|||||||||||||
Т-1КУ12/320 |
120 |
85 |
42 |
80 |
52,0 |
18,5 |
66,5 |
9,2 |
41 |
29,0 |
67,5 |
- |
70 |
М22х1,5 |
Т-2КУ12/320 |
||||||||||||||
Т-3КУ12/320 |
46 |
|||||||||||||
Т-4КУ12/320 |
||||||||||||||
Т-1КУ20/320 |
190 |
124 |
75 |
125 |
99,5 |
15,5 |
97,0 |
13,5 |
70 |
36,0 |
115 |
84 |
- |
М33х2 |
Т-2КУ20/320 |
||||||||||||||
Т-3КУ20/320 |
140 |
100 |
57 |
95 |
68,0 |
17,5 |
79,5 |
10,2 |
54 |
30,5 |
85 |
|||
Т-4КУ20/320 |
||||||||||||||
Т-1КУ32/320 |
190 |
124 |
75 |
125 |
99,5 |
15,5 |
97,0 |
13,5 |
70 |
36,0 |
115 |
84 |
- |
М48х2 |
Т-2КУ32/320 |
||||||||||||||
Т-3КУ32/320 |
180 |
115 |
89,0 |
105 |
||||||||||
Т-4КУ32/320 |
||||||||||||||
