Бабка задняя 16Б20П.030.000СБ

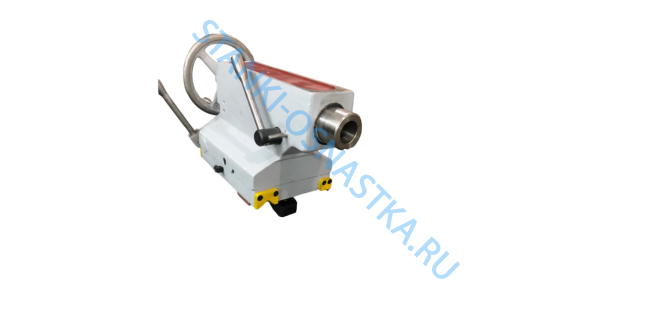

Задняя бабка 16Б20П.030.000СБ — это узел токарно-винторезного станка 16К20 , обеспечивающий фиксацию заготовки и возможность установки режущего инструмента. Перемещается по направляющим станины и фиксируется в рабочем положении, обеспечивая точность обработки на станке.

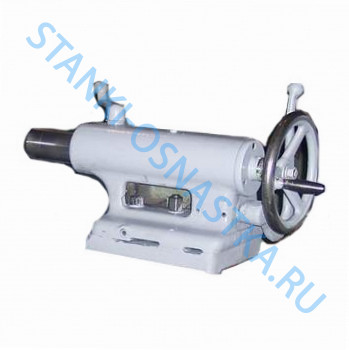

Основные элементы задней бабки:

• Корпус с направляющими, взаимодействующими со станиной.
• Пиноль с конусом Морзе 5, перемещаемая вручную через винтовую пару и маховик.
• Фиксаторы: рукоятка, соединённая с тягой и рычагом, обеспечивает прижим к станине. Сила прижима регулируется гайкой и винтом.
• Возможность поперечного смещения корпуса относительно мостика с помощью двух винтов и гайки.

Ход пиноли составляет 120 мм. В пиноли можно устанавливать не только задний центр, но и режущий инструмент (сверло, зенкер и др.).

Задняя бабка выполняет несколько функций:

• Фиксация заготовки при обработке на станке.
• Установка режущего инструмента для обработки отверстий.
• Обеспечение соосности с шпинделем станка, что критично для точности обработки.

Бабка задняя 16К20 перемещается по направляющим станины на четырех радиальных шарикоподшипниках , установленных в мостике . На направляющих станины бабка закрепляется при помощи двух планок четырьмя болтами . Поперечное смещение корпуса бабки относительно мостика производится с помощью 2-х винтов и гайки , установленной в мостике. Перемещение пиноли производится маховиком через винт .

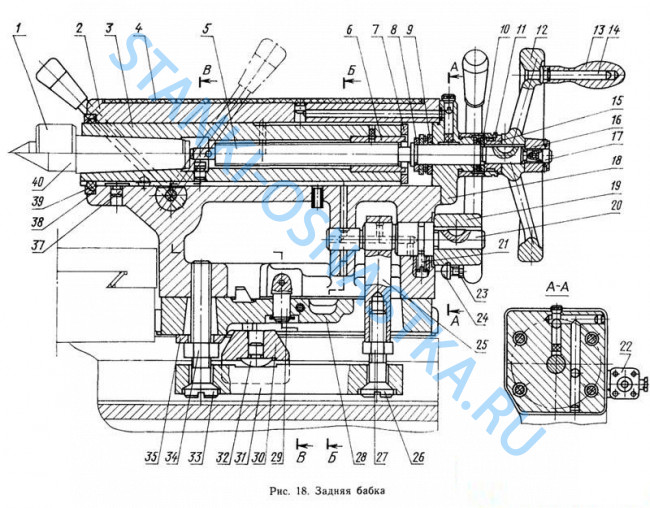

Рукоятка поз.19, отведённая в крайнее заднее положение, не обеспечивает достаточного прижима задней бабки к станине, то нужно посредством регулирования винтами поз.26 и поз.33 при отпущенных контргайках поз.27 и поз.34, изменяя положение прижимной планки поз31, установить необходимое усилие прижима.

Для установки задней бабки соосно со шпинделем при помощи винтов поз.41 совмещают в одну плоскость поверхности платиков А, расположенных на опорной плите поз.28 и корпусе поз.2
