ВШГ 22-80Х250А

Внутришлифовальная головка (ВШГ)

Для шлифования металлов, дерева и иных материалов используются шлифовальные станки, позволяющие обрабатывать внутренние поверхности цилиндрических и конических поверхностей. Одним из наиболее важных элементов подобного оборудования являются головки ВШГ.

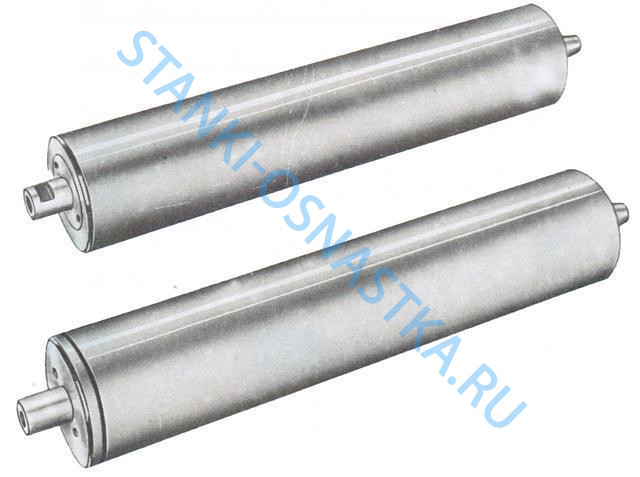

Внутришлифовальная головка ВШГ 22-80х250А

Модель с маркировкой ВШГ 22-80х250А относится к изделиям класса A (наиболее высокоточным). Комплектующие подходят для установки на высокоскоростные дуплексированные подшипники на станках горизонтального типа. Однако важно, чтобы в оборудовании отсутствовало реверсное вращение шпинделя.

Устройство и работа головки ВШГ

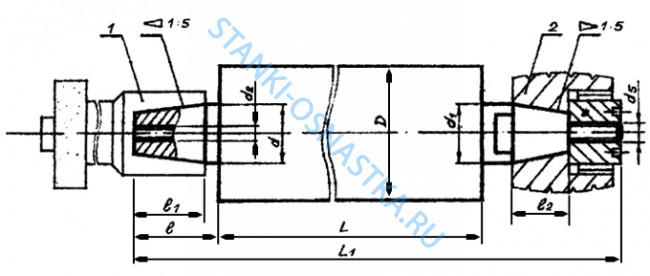

Внутришлифовальная головка ВШГ представляет собой конструкцию в виде гильзы из многочисленных элементов. Вал внутри смонтирован на дуплексированных радиально-упорных подшипниках. Шкив крепится на задней части элемента, при этом конец вала имеет увеличенную длину.

На передний конец устанавливается оправка или насадка. Затем элемент закрепляется на шлифовальном круге. Задняя опора плавающая, пружины осуществляют осевой натяг подшипников.

Меры предосторожности

При работе с головкой ВШГ важно соблюдать технику безопасности с металлорежущими станками:

• Важно проверять, чтобы направление вращения вала совпадало со стрелкой на гильзе;
• Частота вращения шпинделя не должна превосходить чистоту вращения ВШГ (указывается в маркировке);
• При нагреве шпинделя сверх допустимых температур важно останавливать станок и давать охлаждаться для предупреждения ускоренного износа запчасти;
• Приводные ремни необходимо регулярно подтягивать;
• Между торцами шлифовального круга необходимо использовать прокладки из кожи или картона;
• Внутришлифовальная головка ВШГ хранится в горизонтальном положении в сухом, чистом месте.

Где купить головки ВШГ

Заказать внутришлифовальную головку ВШГ 22 и других вариантов исполнения для устройств с разными классами точности в Москве можно в компании «Станочная Оснастка». В каталоге присутствуют детали с разными характеристиками для любых станков. Комплектующие отправляются по всей России.

Внутришлифовальные головки шпиндельные ВШГ 22-80Х250А используются в шлифовальных, и в различных других станках горизонтального типа без обратного вращения шпинделя. Такие устройства соответствуют климатическому исполнению УХЛ4 и имеют точность класса А.

Шпиндельные головки ВШГ 22-80Х250А выпускаются в 2 вариантах – с посадочным конусом под оправки и с цилиндрическим отверстием. Они устанавливаются на дуплексированных высокоскоростных подшипниках легкой серии, и соответствуют ГОСТ 520.
