ВШГ 22-50Х320А

Внутришлифовальная головка (ВШГ)

Для шлифования металлов, дерева и иных материалов используются шлифовальные станки, позволяющие обрабатывать внутренние поверхности цилиндрических и конических поверхностей. Одним из наиболее важных элементов подобного оборудования являются головки ВШГ.

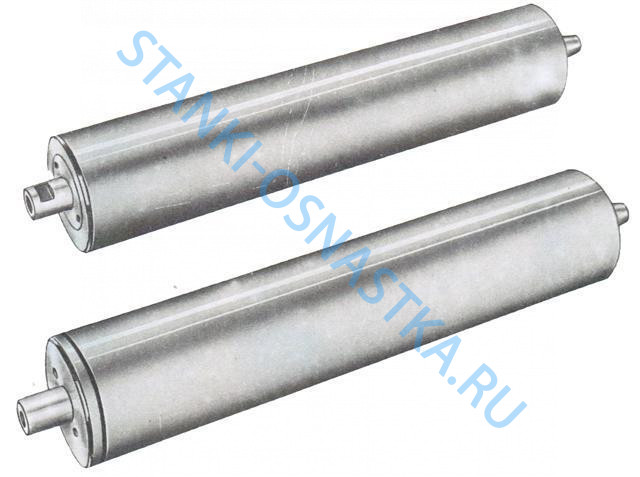

Внутришлифовальная головка ВШГ 22-50х320А

Модель с маркировкой ВШГ 22-50х320А относится к изделиям класса A (наиболее высокоточным). Комплектующие подходят для установки на высокоскоростные дуплексированные подшипники на станках горизонтального типа. Однако важно, чтобы в оборудовании отсутствовало реверсное вращение шпинделя.

Устройство и работа головки ВШГ

Внутришлифовальная головка ВШГ представляет собой конструкцию в виде гильзы из многочисленных элементов. Вал внутри смонтирован на дуплексированных радиально-упорных подшипниках. Шкив крепится на задней части элемента, при этом конец вала имеет увеличенную длину.

На передний конец устанавливается оправка или насадка. Затем элемент закрепляется на шлифовальном круге. Задняя опора плавающая, пружины осуществляют осевой натяг подшипников.

Меры предосторожности

При работе с головкой ВШГ важно соблюдать технику безопасности с металлорежущими станками:

• Важно проверять, чтобы направление вращения вала совпадало со стрелкой на гильзе;
• Частота вращения шпинделя не должна превосходить чистоту вращения ВШГ (указывается в маркировке);
• При нагреве шпинделя сверх допустимых температур важно останавливать станок и давать охлаждаться для предупреждения ускоренного износа запчасти;
• Приводные ремни необходимо регулярно подтягивать;
• Между торцами шлифовального круга необходимо использовать прокладки из кожи или картона;
• Внутришлифовальная головка ВШГ хранится в горизонтальном положении в сухом, чистом месте.

Где купить головки ВШГ

Заказать внутришлифовальную головку ВШГ 22 и других вариантов исполнения для устройств с разными классами точности в Москве можно в компании «Станочная Оснастка». В каталоге присутствуют детали с разными характеристиками для любых станков. Комплектующие отправляются по всей России.

Внутришлифовальная шпиндельная головка ВШГ 22-50Х320А является особо точным изделием, соответствующим классу А. Она устанавливается на горизонтальных шлифовальных и остальных станках, в которых шпиндель не имеет реверса.

Такие устройства выпускают в 2 исполнениях – с наружным коническим и внутренним цилиндрическим отверстием под оправку. Их устанавливают на радиально-упорных дуплексированных высокоскоростных, легкой и особо легкой сериях, подшипниках (ГОСТ 520).
