Патрон токарный БелТАПАЗ 3 кулачковый С7100-0045П d=400мм
Оставить отзыв

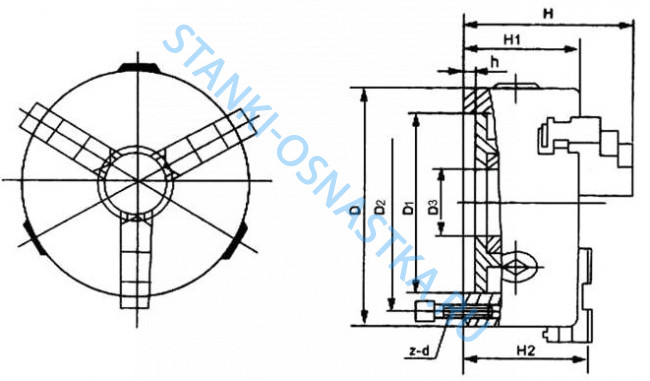

| Наружный диаметр D, мм | 400 мм |
| Диаметр отверстия в корпусе D1, мм | 136 мм |
| Диаметр расположения крепежных отверстий D3, мм | 235 мм |
| Высота корпуса в сборе, Н | 105 мм |
| Высота патрона, Н1 | 157 мм |
| Количество (n) и размер (d) крепежных отверстий | 6xМ20 мм |
| Диаметр конуса, мм | 196,869 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 200 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 380 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 400 мм |
| Максимальная частота вращения | 1600 об/мин |
| Минимальная суммарная сила зажима | 65000 Н |
| Условный размер конуса шпинделя | 11 |
Описание
Тип крепления патрона С 7100-0045П - с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593. Исполнение - с цельными кулачками.
| Параметры, единицы измерения | Значения |
|---|---|
| наружный диаметр D | 400 мм |
| материал корпуса | сталь |
| условный размер конуса шпинделя | 11 |
| диаметр конуса D2 | 196,869 мм |
| диаметр расположения крепежных отверстий D3 | 235 мм |
| количество (n) и размер (d) крепежных отверстий | 6xМ20 мм |
| диаметр отверстия в корпусе D1 | 136 мм |
| максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 200 мм |
| максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 380 мм |
| максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 400 мм |
| высота корпуса в сборе, Н | 105 мм |
| высота патрона, Н1 | 157 мм |
| максимально допустимая частота вращения | 1600 об/мин |
| минимальная суммарная сила зажима | 65000 Н |
| масса патрона | 80 кг |
Характеристики
| Наружный диаметр D, мм | 400 мм |
| Диаметр отверстия в корпусе D1, мм | 136 мм |
| Диаметр расположения крепежных отверстий D3, мм | 235 мм |
| Высота корпуса в сборе, Н | 105 мм |
| Высота патрона, Н1 | 157 мм |
| Количество (n) и размер (d) крепежных отверстий | 6xМ20 мм |
| Диаметр конуса, мм | 196,869 мм |
| Материал корпуса | Сталь |
| Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках | 200 мм |
| Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках | 380 мм |
| Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках | 400 мм |
| Максимальная частота вращения | 1600 об/мин |
| Минимальная суммарная сила зажима | 65000 Н |
| Условный размер конуса шпинделя | 11 |
