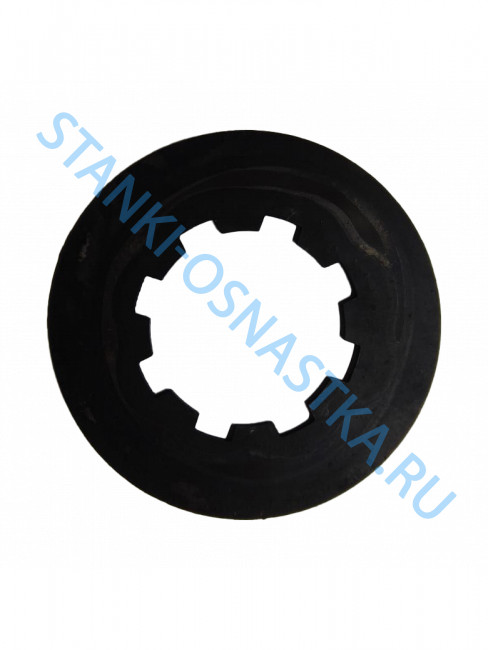

Диск фрикционный внутренний 16К20.020.485

Диск фрикционный внутренний 16К20.020.485 -это диск  для токарно‑винторезного станка 16К20 и его модификаций. Входит в состав фрикционного вала станка 16К20 — узла, отвечающего за передачу крутящего момента и управление режимами работы станка 16К20.

Диск фрикционный внутренний 16К20.020.485 выполняет следующие функции:

• плавная передача крутящего момента от привода к исполнительным механизмам;
• снижение динамических нагрузок на детали трансмиссии при включении и переключении передач;
• ограничение максимального передаваемого момента (защита от перегрузок);
• обеспечение мягкого старта и остановки подвижных узлов.

Характеристики:

• Количество шлицев: 8.
• Толщина диска: $1,5\text{мм}$.

Несмотря на то, что токарно-винторезный станок 1К62 советского производства в свое время оказался самой массовой моделью, построен он по типовой кинематической схеме. Предваряет ее фрикционный вал или муфта (в ряде случаев просто фрикцион), обеспечивающий передачу вращательного момента главного привода. Рабочими элементами фрикционных муфт, являются фрикционные диски – стальные пластины специальной формы, в прижатом состоянии передающие вращение. Расположенные на валу, сопряженном со шкивом главного привода ведущие диски передают вращательный момент, а имеющие механическую связь с корзинами муфт диски фрикционные 1К62 ведомые этот момент принимают.

Достаточно простая и надежная конструкция фрикциона определяет форму ведомого фрикционного диска. В отличие от ведущего, выступающего в паре с ним, ведомый элемент имеет:

• гладкую окружность внутреннего отверстия, беспрепятственно вращающуюся вокруг самого вала;
• выступы на наружной окружности, обеспечивающие механическую связь со ступицей (корзиной), посредством зубчатой передачи, обеспечивающей работу коробки скоростей.

Именно такое расположение выступов дает ведомому фрикционному диску второе название наружного.

На практике ремонт дисков фрикционных 1К62 ведомых не предусмотрен. Незначительный износ может быть устранен их шлифовкой, однако вполне доступная стоимость делает целесообразной замену фрикционных дисков новыми деталями. Подобное восстановление фрикционного вала позволяет обрести последнему максимальный эксплуатационный ресурс, а бюджет, вложенный в ремонт фрикциона, быстро окупится. Каталог нашей компании помогает купить диски фрикционные 1К62 ведомые, цена которых при безупречном качестве изготовления вполне конкурентоспособна.
