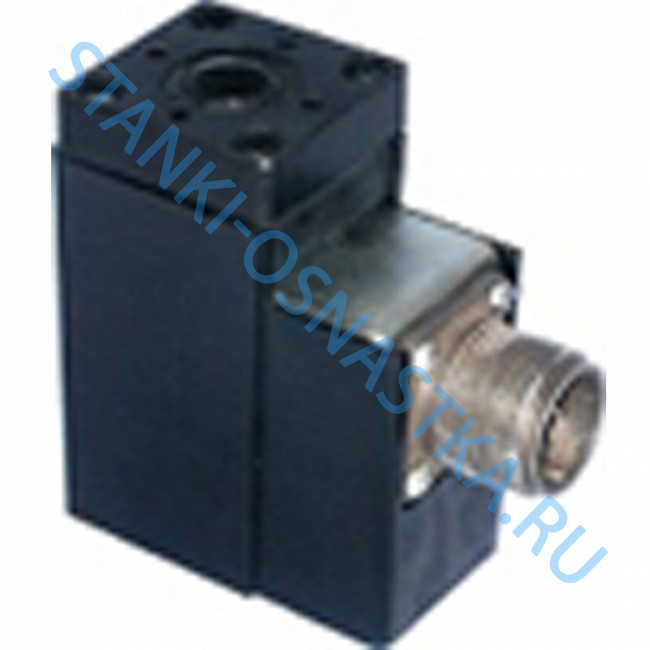

Реле давления РД-4/25М
Оставить отзыв
Описание
Назначение
Реле давления РД-23 осуществляет контроль давления среды в пневматических, гидравлических и смазочных системах различного назначения.
Технические характеристики:
|
Параметры, единицы измерения |
Значения |
|
Диапазон контролируемых давлений: зона нечувствительности, не более, МПа |
0,03 |
|
Номинальное давление, МПа |
2,5 |
| Минимальное давление отключения, не более, МПа | 0,01 |
| Максимальное давление включения, не менее, МПа | 0,12 |
|
Номинальное напряжение переменного тока частотой 50 и 60 Гц, В |
до 660 |
| Номинальное напряжение постоянного тока, В | до 440 |
| Масса, кг | 0,28 |
Степень защиты реле от воздействия окружающей среды и степень защиты персонала от прикосновения к токоведущим частям соответствует IP50 ГОСТ14254-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
Устройство и работа
Реле давления состоит из следующих основных деталей: основания 1, жесткого центра 2, основания 3, рычага 4, микропереключателя 5, двух кронштейнов 6 и 10, контрогайки 7, регулировочного винта 8, пружины 9, мембраны 11, кожуха 12.
К основанию 1 крепятся кронштейны 6 и 10. На кронштейне 10 с помощью оси 3 закреплен рычаг 4, который одним концом воздействует на кнопку микровыключателя 5 (реле укомплектовано микровыключателем МП 2102Л ТУ 16-526.322-78, группа коммутационной износостойкости - А), а другим концом - на пружину 9, усилие которой настраивается регулировочным винтом 8.
Положение регулировочного винта фиксируется контргайкой 7. Внутри расточки основания размещена мембрана 11 и жесткий центр 2, воздействующий своим выступом на рычаг.
Принцип работы реле давления основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемых мембраной, и сил упругой деформации пружины. Давление сжатого воздуха, подводимое к отверстию "а", воздействует через мембрану и жесткий центр на рычаг, который может поворачиваться вокруг оси 3.
Если момент от силы давления, действующей на жесткий центр, превысит момент, развиваемый пружиной, то рычаг поворачивается, отпуская тем самым кнопку микровыключателя (в исходном положении кнопки микровыключателя нажата), а пружина микровыключателя вызывает переключение его контактов.
При понижении контролируемого давления пружина возвращает рычаг в исходное положение. Рычаг, нажимая на кнопку микровыключателя, вызывает обратное переключение его контактов.
Указания по применению
Конструкция реле обеспечивает резьбовой и стыковой монтаж.
Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм2/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55оС.
Реле может быть установлено в любом пространственном положении.

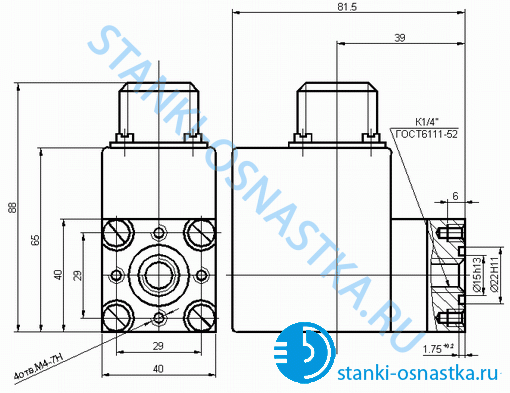

Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.
Присоединение реле к электрической системе осуществляется электрическим разъемом.
Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.
