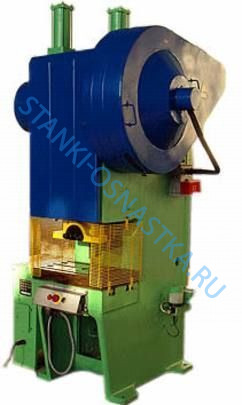

Пресс КД 2118

Пресс однокривошипный простого действия двухстоечный открытый не наклоняемый КД2118 предназначен для выполнения различных операций методом холодной штамповкой: вырубкой, пробивкой отверстий, неглубокой вытяжкой, гибкой и т.д.

Однокривошипный пресс данной модели относится к быстроходным прессам. На нем можно производить различные операции по штамповке, гибке и т.д. заготовок с большим диапазоном высот. Заменив стол рогом, производится обработка деталей с замкнутым контуром.

Номинальное усилие кривошипного пресса КД2118 достигает 63 т. Данное оборудование состоит из:

• станины
• двух кривошипных вала;
• муфты-тормоза;
• реверса двигателя;
• электрооборудования;
• системы смазки;
• счетчика ударов;
• механической защиты рабочей зоны;
• антивибрационной подложки.

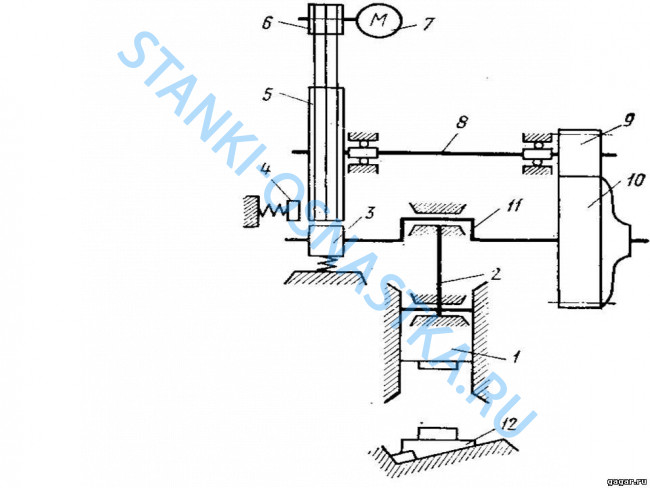

Рабочим инструментов пресса КД 2118 является штамп. Он состоит из неподвижной матрицы и перемещаемого пуансона. Кривошипный пресс работает за счет преобразования вращательно движения в возвратно-поступательное. Карданный вал начинает вращаться от электропривода кривошипного оборудования. В результате вращательное движения вала преобразуется в возвратно-поступательное перемещение пуансона. При подаче вперед тяговой детали осуществляется штамповка. Ниже представлена кинематическая схема работы кривошипного пресса КД2118.

1 - ползун, 2 - шатун, 3 - тормоз коленчатого вала, 4 - тормоз. 5 - маховик, 6 - шкив. 7 - электродвигатель, 8 - вал, 9, 10 - зубчатые колеса, 11 - коленчатый вал, 12 - двух-клиновое устройство

Работа кривошипного пресса осуществляется в автоматическом режиме или в режиме одиночного хода. Во втором варианте, после очередного хода, происходит выключение муфты. Для вытягивания заготовок пресс можно оснастить двумя ползунами.

Технические характеристики пресса КД2118:

Компания «Станочная Оснастка» предлагает купить по выгодной цене пресс КД2118, оснастку и запчасти к нему в наших представительствах, открытых в следующих городах: Москве, Новороссийске, Санкт-Петербурге, Екатеринбурге, Ростове-на-Дону, Челябинске, Красноярске и Нижнем Новгороде. Свяжитесь удобным способом с менеджеров и получите бесплатную консультацию по всем профильным вопросам.
