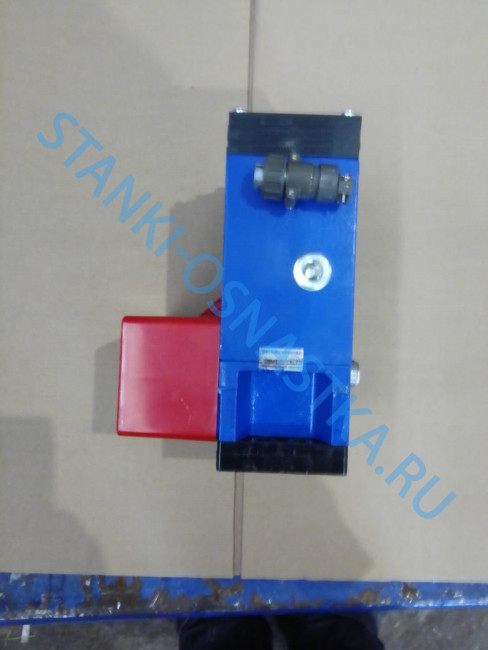

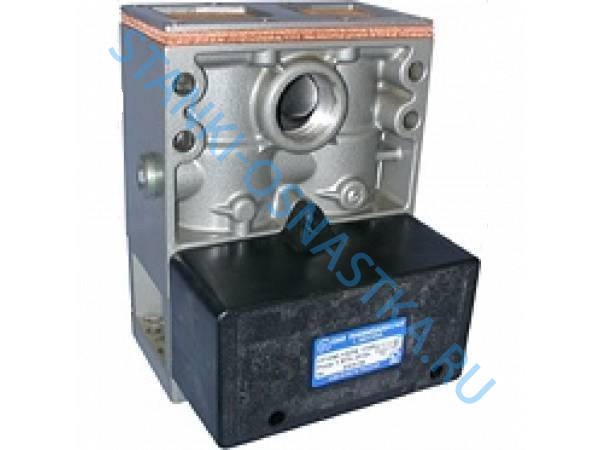

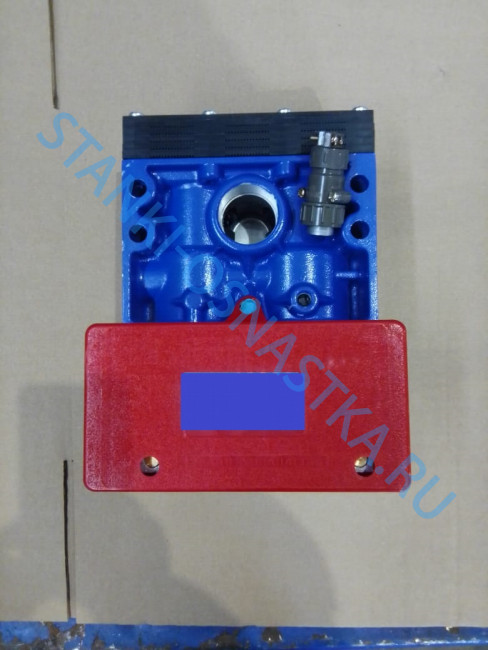

Пневмораспределитель У71-26А УХЛ4 24В

Исполнение пневмораспределителя У71-26А: Трехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пружинным возвратом. Конструкция распределительного устройства: клапанного типа.

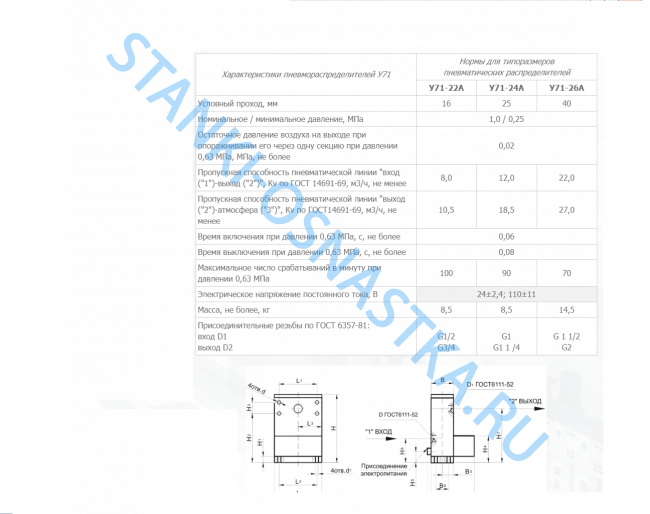

Технические характеристики:

Условный проход                                    40              мм

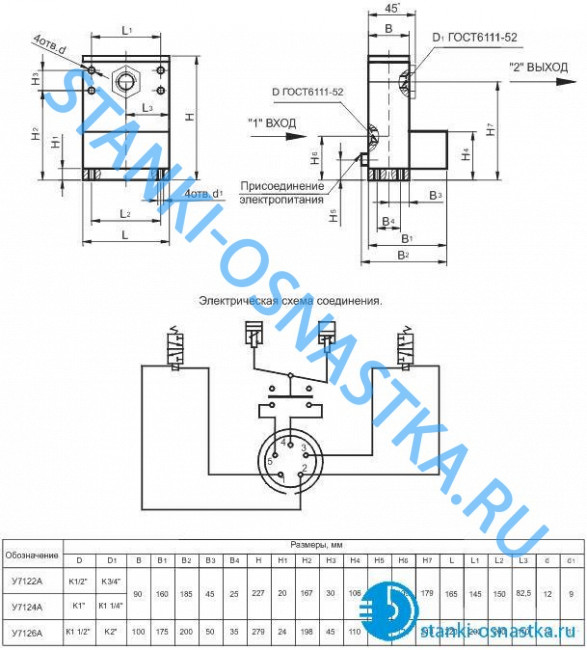

Тип присоединения -                трубное, с конической присоединительной резьбой в корпусе распределителя

Присоединение пневмолиний                 К1/2                             дюйм

Присоединение пневмолиний   выход              К2                             дюйм

Номинальное давление                         1,0             МПа

Минимальное рабочее давление не более               0,25 МПа

Максимальное число срабатываний не мение                   70 в минуту

Остаточное давление на выходе при опоражнивании пневмомагистрали через одну секцию распределителя при давлении 0,6 МПа  не более  0,02 МПа

Время включения при давлении 0,63 МПа не более             0,06 с

Время выключения при давлении 0,63 МПа не более        0,08 с

Напряжение               24,110   В

Род тока                -постоянный

Пропускная способность пневматической линии «вход» («1») – «выход» («2») не менее                  22 Kv, м³/ч

Пропускная способность пневматической линии «выход» («2») – «атмосфера» («3») не менее    27 Kv, м³/ч(   Kv определяется по ГОСТ 14691 - 69.  )

Масса не более              14,5           кг
