Гидроцилиндры

Гидроцилиндры — это наиболее распространенные гидродвигатели, подвижное звено (плунжер, шток) которых выполняет возвратно-поступательное движение. Они применяются в гидравлических приводах многих машин и характеризуются бесступенчатым регулированием скорости, высоким КПД, удобством эксплуатации, компактностью и другими положительными факторами, которые предопределяют их широкое применение в отдельных отраслях промышленности. Основное предназначение — трансформация гидравлической силы в механическую.

Основные типы гидроцилиндров

В каталоге ООО «Станочная оснастка» представлены гидроцилиндры одностороннего и двустороннего действия, отличающиеся по ходу действия рабочей среды.

Поступление жидкости в гидроцилиндр одностороннего действия осуществляется со стороны поршня. Поэтому его главной особенностью является наличие одной рабочей плоскости и направленность усилия на штоке только в один конец. В обратном направлении шток может перемещаться и вытеснять жидкость из гидроцилиндра под влиянием любой внешней силы, в том числе, возвратной пружины, веса приводимого звена либо силы тяжести (холостой ход). Применение этого типа гидродвигателя обычно характерно для привода отдельных вспомогательных механизмов и систем управления.

Гидроцилиндры двустороннего действия оснащены уже двумя рабочими плоскостями. Поэтому перемещение и собственно развитие усилия на штоке могут иметь два направления. Выбор каждого из них зависит от плоскости нагнетания рабочей жидкости. При этом противоположная плоскость всегда соединяется со сливом. Такие гидроцилиндры могут иметь один либо два штока с подводом жидкости через корпус.

Принцип работы гидроцилиндра одностороннего действия

По принципу действия все гидроцилиндры схожи с хорошо известными пневмоцилиндрами. После подачи жидкости в цилиндр в нем создается давление, за счет которого поршень приводится в движение, преодолевая нагрузку пружины.

При обратном ходе цилиндр контактирует через распределитель и трубопровод с гидробаком, в то время как жидкость не поступает из распределителя. Обратный ход становится возможным за счет действия пружины, весовой нагрузки либо собственной тяжести поршня. При этом все указанные силы тяжести преодолевают силы трения в трубопроводах, гидроцилиндре и клапанах и выдавливают жидкость в сливной патрубок.

Применение гидроцилиндров одностороннего действия характерно для тех работ, когда необходимо, чтобы гидравлическая установка двигалась только в одном направлении. К примеру, опускание, поднятие и фиксация обрабатываемых заготовок, подъемные платформы, подъемные шарнирные столы, гидравлические подъемники.

Возможные варианты монтажа в механизмах:

• горизонтальный монтаж: используется для гидроцилиндров с занятием исходной позиции за счет силы пружин;
• вертикальный монтаж: используется, когда перемещение поршня в начальное положение осуществляется за счет действия иных внешних сил.

Для крупногабаритных гидравлических прессов реверс поршня становится возможным за счет гидроцилиндров обратного хода.

Рассматриваемая гидроаппаратура проста в расчете рабочей силы, пуско-наладке и обеспечивает предельное усилие при стабильной скорости поршня. Она наделена большей удельной мощностью и гарантирует увеличенное быстродействие.

Особенности устройства

Гидроцилиндры могут быть дополнительно оснащены легко настраиваемыми магнитными датчиками, которые устанавливаются на шпильках, а также бесконтактными индуктивными датчиками — конечными выключателями типа PNP. Последние вмонтированы на задней, передней либо обоих крышках.

Для удаления воздуха на крышках предусмотрены сапуны. Они необходимы в тех случаях, когда нет направления соединений вверх либо не используется полностью полный ход.

Для покупки гидроцилиндров одностороннего действия в Москве по доступной цене свяжитесь с нами по телефону: 8-800-555-25-83. Все консультации специалистов ООО «Станочная оснастка» предоставляются на бесплатной основе.

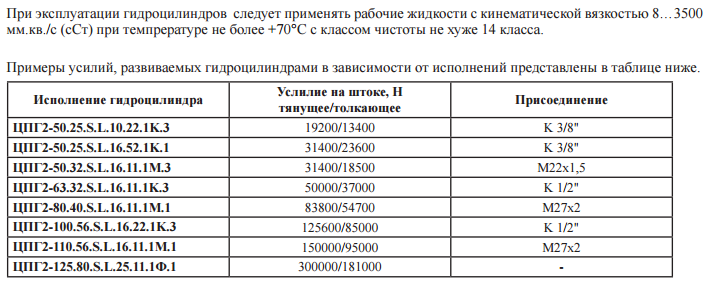

При эксплуатации гидроцилиндров следует применять рабочие жидкости с кинематической вязкостью 8...3500 мм, кв/с (сСт) при температуре не более +70°C с классом чистоты не хуже 14 класса.

Примеры усилий, развиваемых гидроцилиндрами в зависимости от исполнений представлены в таблице ниже.

Исполнение гидроцилиндра	Усилие на штоке, Н тянущее/толкающее	Присоединение
ЦПГ 2-50.25.S.L.10.22.1K.3	19200/13400	K 3/8"
ЦПГ 2-50.25.S.L.16.52.1K.1	31400/23600	K 3/8"
ЦПГ 2-50.32.S.L.16.11.1М.3	31400/18500	М22х1,5
ЦПГ 2-63.32.S.L.16.11.1K.3	50000/37000	K 1/2"
ЦПГ 2-80.40.S.L.16.11.1М.1	83800/54700	М 27х2
ЦПГ 2-100.56.S.L.16.22.1K.3	125600/85000	K 1/2"
ЦПГ 2-110.56.S.L.16.11.1М.1	150000/95000	М27х2
ЦПГ 2-125.80.S.L.25.11.1Ф.1	300000/181000	-
