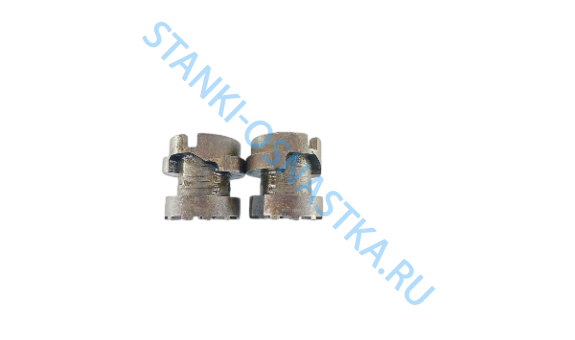

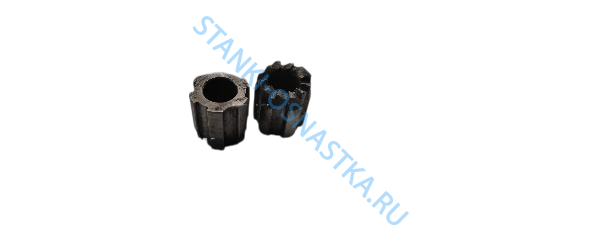

Суппорт 1К62.04.00

Суппорт станка 1К62.04.00 обладает продольным перемещением по специальным направляющим станины и поперечные по самим направляющим каретки. Состоит суппорт из следующих важных частей: а именно нижних салазок (поз.1) для последующего продольного перемещение самого суппорта по указанным направляющим станины (поз.2), в поперечной каретки (поз.3), и конечно резцовых салазок (поз.4). Стоит обратить внимание, что поперечная каретки начинает перемещаться в направляющих именно нижних салазок благодаря наличию винта (поз.5) и самой гайки (поз.6). Осуществляя ручную подачу с помощью рукоятки (поз.7) винт начинает вращаться, а при автоматической работе - все происходит от специального зубчатого колеса (поз.8). Именно в направляющих самой поперечной каретки (поз.3) установлена специальная поворотная плита (поз.9), в непосредственно направляющих которой и перемещаются показанные резцовые салазки (поз.4) с наличием четырехпозиционного резцедержателя (поз.10). Конструкция дает возможность устанавливать и зажимать специальными болтами саму поворотную плиту с непосредственно резцовыми салазками практически под любым углом к самой оси шпинделя. Осуществляя поворот рукоятки (поз.11) именно против часовой стрелки сам резцедержатель (поз.10) начинает приподнимается пружиной (поз.12) далее одно из его нижних отверстий сходит с самого фиксатора. А, после непосредственной фиксации резцедержателя уже в новом положении его обязательно зажимают, поворачивая рукоятку (поз.11) - осуществляя в обратном направлении.
